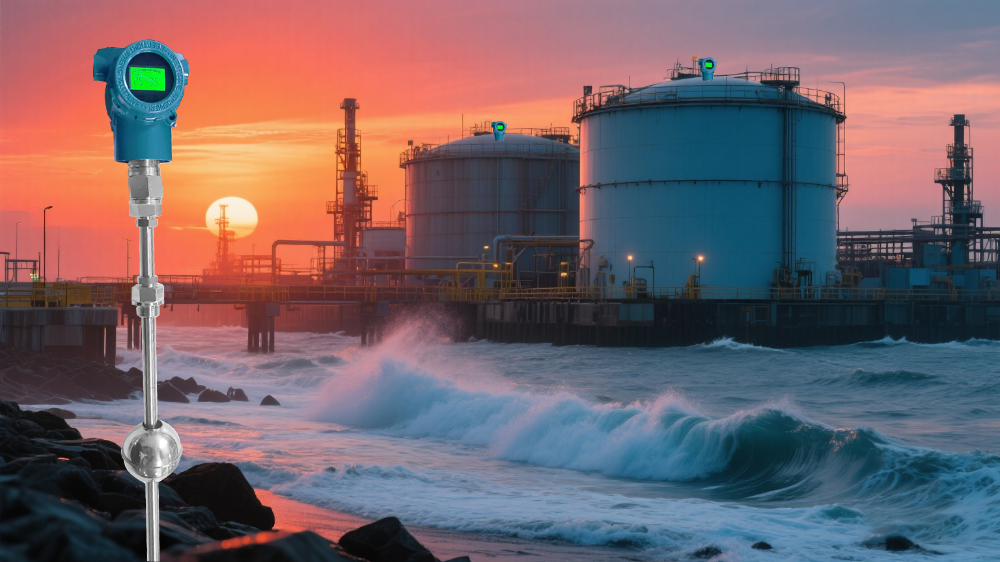

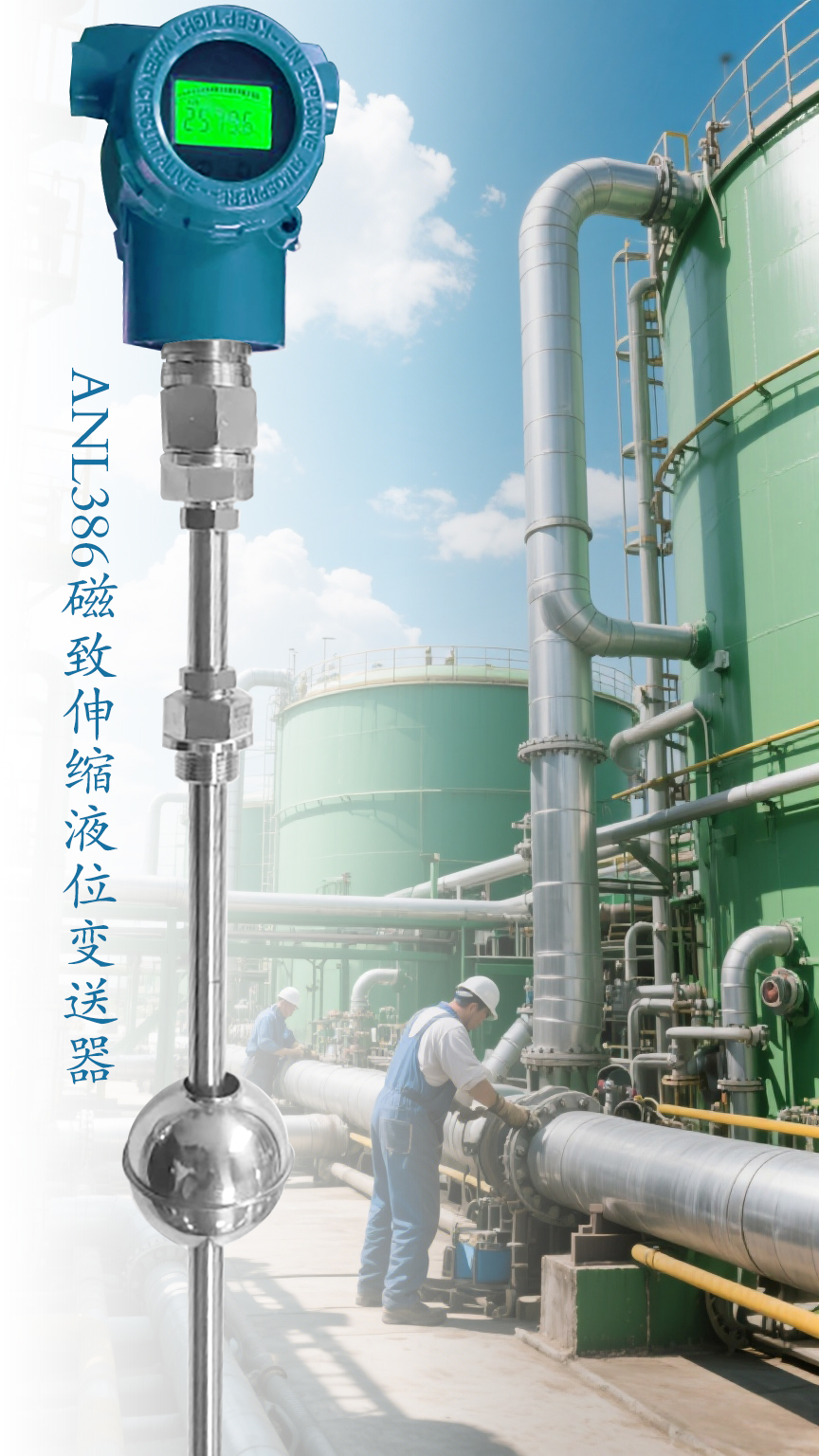

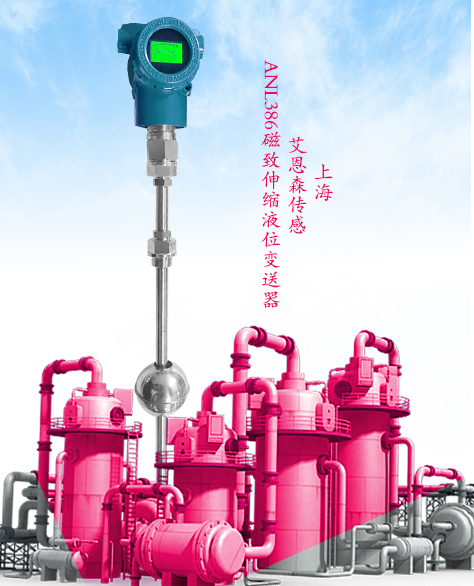

艾恩森传感近年研发生产的ANL386磁致伸缩液位变送器，作为一款兼具高精度与高可靠性的液位测量仪表，已在油罐油位测量领域得到广泛应用。

或许有人会问，用于油罐油位测量，为何要选择ANL386磁致伸缩液位变送器？

要回答这一问题，我们不妨先了解一下，它具备哪些技术优势。

ANL386磁致伸缩液位变送器技术优势

1、超高测量精度：

1米以内量程精度可以做到1mm，非线性0.05%FS，迟滞0.002%FS，这种精度水平远超传统液位测量方法，能够满足油品贸易交接等高精度测量需求。

2、多功能集成：

不仅可以测量液位，还能同时测量界位、5点温度及液面下平均温度。在MODBUS协议下，还可输出容积、空容积、质量及报警等功能，实现"一表多用"的综合监测能力。

3、卓越的可靠性：

采用波导原理，无机械可动部分，故无摩擦、无磨损。整个变换器封闭在不锈钢管内，和测量介质非接触，传感器工作可靠，寿命长。美国太空总署测试数据显示，其核心元件MTS磁致伸缩线平均无故障时间可达23年。

4、先进的通讯能力：

支持HART协议、MODBUS通讯等开放协议，便于系统自动化工作和联网管理，提高整个测量系统的自动化程度。

5、出色的安全性：

具有高防爆等级，测量时无需开启罐盖，避免人工测量所存在的不安全性。

6、经济高效：

由于免维护设计（无易损件、无漂移、无需定期标定）、安装时间短、功能集成度高（相当于多台仪器集一体）以及无需清罐等特点，磁致伸缩液位计在全生命周期内的综合成本显著低于传统液位计。

7、广泛的适应性：

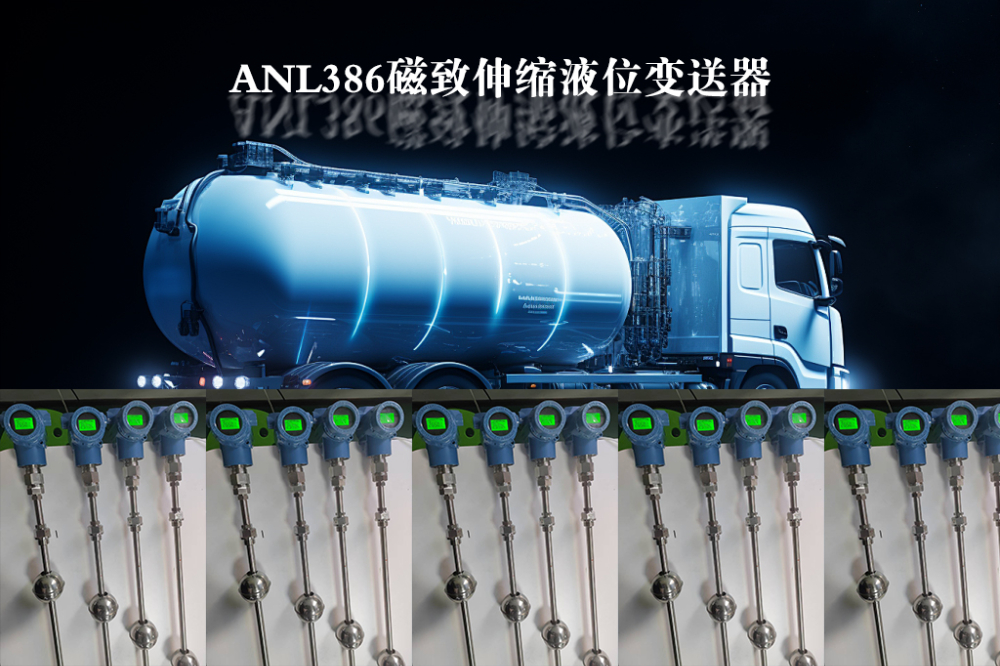

      适用于车辆/船舶、加油站、加气站、大型储罐、炼油厂、油田等多种场合的液位测量。通用型适用于液体介质的比重应大于0.36，粘度应在400厘泊以下，特殊设计型可不受介质温度、压力和粘度的影响。

 ANL386磁致伸缩液位变送器应用指南（油管油位测量）

ANL386磁致伸缩液位变送器，在油罐油位测量中已得到大量应用，我们据此总结形成涵盖安装规范、使用注意事项和维护要求，以及产品的技术局限性及对策的指南，供工程技术人员和现场安装人员参考使用。

一、安装规范

正确的安装是确保ANL386磁致伸缩液位变送器长期稳定运行的关键,针对油罐油位测量的特殊要求，安装过程需遵循以下技术规范：

1、安装前准备工作

（1）介质兼容性确认：安装前需确认液位计型号与油品介质的兼容性，特别是对于乙醇等特殊液体，要检查法兰标准是否与罐体接口匹配。

（2）组件完整性检查：如同外科手术前的精密器械检查，需确认探杆是否笔直，浮子组件动作是否灵活如游鱼，确保无运输损伤。测杆不能弯曲，使用后应将产品放回包装管内?；ぁ?nbsp;

（3）安全预处理：对罐体进行"排毒"处理——彻底排空残余油气，避免静电火花引发危险。作业人员需佩戴便携式油气检测仪，浓度超50%LEL应立即撤退。

2、机械安装要点

（1）位置选择：选择罐顶远离进出料口的平静区域安装，避开湍流对浮子的干扰。对于立式油罐，传感器安装位置与进出油口的夹角应在45度到135度之间，距罐壁900mm~1200mm范围内。

 （2）垂直度控制：安装斜度不得大于5度，可用激光水准仪校准，确保探杆垂直度偏差小于0.5°。对于大量程或有搅拌的场合，传感器需要支撑或地锚固定，保持探头垂直。

（3）法兰安装：安装法兰时，密封面需平整，采用PTFE垫片构筑防泄漏屏障。安装螺纹与容器连接牢固，确保电器接触良好。

（4）浮子安装：确保浮子与容器壁(或安装管)互不接触，且能自由上下活动。安装浮球时有标记的半球应在液面之上。

3、电气连接规范

（1）电缆布线：信号电缆需穿金属软管保护，沿防爆桥架布线，与动力电缆保持30cm以上距离，避免电磁干扰。屏蔽电缆线必须避开大功率电源、射频信号源和其它有噪声的传输线等。

（2）接地要求：接地电阻须小于4Ω，为静电提供泄放通道。电源地线要接在标准地或标准的仪表地，不可接在动力地上。24VDC电源纹波不得大于50mV。

（3）防雷措施：在液位仪端使用三阶段防雷设计，现场设有防雷接地端；在控制室，通过防雷栅或防雷?？榈?，有效阻断雷电干扰?；馐褂檬毙杓幼氨芾鬃爸?。

4、调试与验证

（1）三点标定法：采用0%、50%、100%三点标定法进行校准。在空罐状态下，让浮子完成从罐底到罐顶的全行程移动，确认无卡涩现象。

（2）基准比对：安装位置应保持同检尺孔在同一圆周上，且尽量靠近检尺孔，以保证两者的测量基准基本相同。利用手工检尺完成对液位仪测量的初始标定。

（3）功能测试：验证液位、界位、温度等多参数测量功能，检查通讯协议是否正常，确认报警功能有效。

二、注意事项

为确保ANL386磁致伸缩液位变送器长期稳定运行，使用过程中需注意以下事项：

1、环境适应性注意事项

（1）电磁干扰防护：磁致伸缩液位计抗干扰能力相对略差，不建议用在电厂等强电磁辐射的场所。安装区域应远离振动、强腐蚀性环境及其他可能对设备产生破坏的因素。

（2）介质特性限制：浮球密封要求严格，不能测量粘性介质（超过400厘泊）。对于带有搅拌机或介质波动较大的储罐，应增加防护管或采取旁管式安装。

（3）温度范围控制：环境温度应在-40℃～120℃之间。液位传感器的电子仓和测杆末端不允许受大的冲击或振动。

2、安全操作规范

（1）防爆区域操作：安装过程需如拆弹专家般谨慎，严禁带电操作。防爆区域内工具需采用铍铜合金材质，避免钢铁碰撞产生火花。

（2）危险介质防护：液位传感器不可直接用于有化学反应或其它对液位传感器有损害的易燃、易爆、腐蚀、蒸汽和液体等场合，必要时需有防护措施。

（3）电子部件保护：液位传感器的电子部件防溅但不可浸没，切不可让液体浸至六角基座上方。安装完毕，应对电子仓进行保护处理。

三、维护要求

（1）定期检查：虽然磁致伸缩液位计基本免维护，但仍需定期检查浮子活动是否灵活，探杆是否有弯曲变形，电气连接是否牢固。

（2）清洁保养：保持仪表外观清洁，特别是显示窗口和接线盒部位。对于安装在恶劣环境中的仪表，可考虑增加防护罩。

（3）数据备份：利用仪表内置的数据备份与恢复功能，定期备份关键参数，以防意外丢失。

（4）故障处理：当测量出现异常时，首先检查浮子是否卡住，电源是否正常，接地是否良好，排除这些简单问题后再考虑传感器本身故障。

四、特殊应用场景的安装考量

针对不同类型的油罐和特殊应用场景，磁致伸缩液位计的安装需要有针对性的调整：

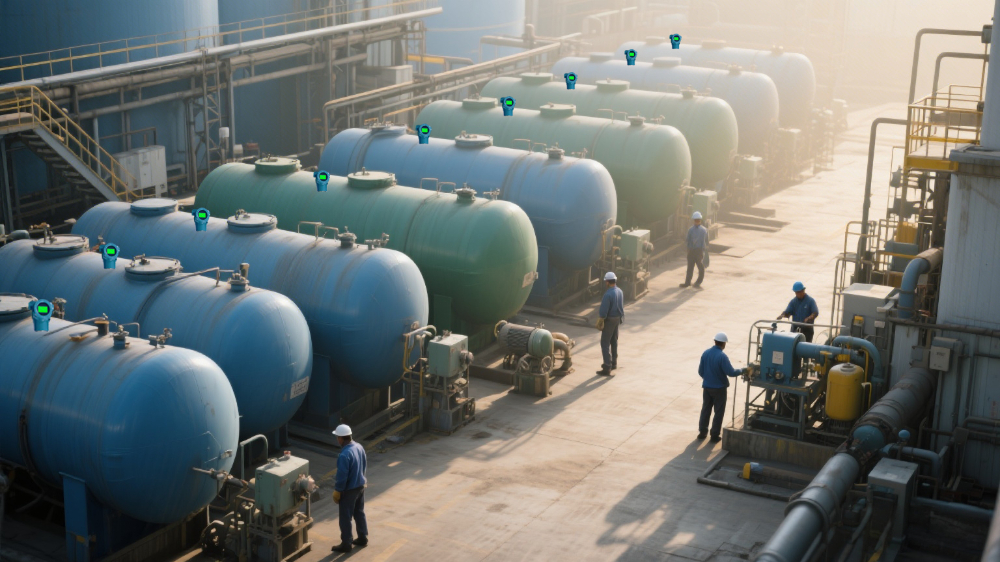

（1）地下卧式油罐安装

- 传感器安装位置应远离安装在罐内的卸油管、潜油泵或自吸泵管路，防止流体直接冲击。

- 应选择在油罐纵向的中轴线上安装，以减小测量死区。

- 安装位置应靠近检尺孔，以保证相同的测量基准。

- 安装孔通径应大于浮子的直径，对加油站要求为DN100mm。

（2）内浮顶油罐安装

- 内浮盘开孔圆心要保证同液位仪安装孔圆心在同一轴线上。

- 内浮盘的开孔直径≥300mm。

- 内浮盘开口处要安装防溅加长管（100~150mm高），防止油溢出至浮盘上表面。

- 加长管顶部安装密封胶板（双层，厚≥4mm），防止油气挥发，但需保证不影响浮子运动。

（3）新建油罐的特殊要求

- 在罐底的液位仪重锤位置，安装防冲挡板，上下对心。防冲挡板直径300mm，高度200mm。

- 提前规划好电缆桥架路径，确保信号电缆与动力电缆有足够间距。

- 考虑预留足够的操作空间，便于后期维护和校准。

五、技术局限性及应对策略

ANL386磁致伸缩液位变送器，和目前同类产品一样，尽管具有诸多优势，但也存在一些技术局限性，需要用户了解并采取相应措施：

- 接触式测量限制：虽然是接触式测量，但真正的测量单元不与液体接触，接触液体的只是保护管。对于强腐蚀性介质，需特别选择合适材质的?；す?。

- 粘度适应性有限：浮子设计对介质粘度敏感，一般不能测量粘度超过400厘泊的介质。对于高粘度油品，需考虑其他类型的液位计。

- 安装精度要求高： 较高的安装要求影响了市场普及度。建议由专业技术人员进行安装调试，或接受厂家提供的专业培训。

- 不适用于强振动环境：安装在远离振动场合，对于不可避免的振动环境，需增加减震措施。

通过全面了解ANL386磁致伸缩液位计的技术特点、正确安装方法和使用注意事项，可以充分发挥其在油罐油位测量中的优势，为油品储存和运输提供可靠、精确的液位监测解决方案。

在实际应用中，建议根据具体工况条件，结合我司提供的技术指导，制定个性化的安装和使用方案，确保测量系统长期稳定运行。
